TEM檢測鋰電池——為何需要冷凍真空傳輸技術
鋰電池有高能量密度和長壽命的優點，為近代廣泛應用的電池。為了更了解鋰電池的結構和特性，高解析的TEM透射電鏡成為其檢測分析的常見設備。
然而，鋰金屬、鋰離子電池電極材料、固態電解質材料等鋰電池樣品具空氣敏感及低溫下相變的特性，這時就需要使用冷凍真空傳輸樣品桿。一來防止樣品經空氣接觸后降解；另外則是可觀測鋰電池樣品在低溫下的變化。
TEM冷凍真空傳輸樣品桿｜使用于鋰電池檢測的常見問題
一般TEM液氮冷凍傳輸樣品桿雖然可以觀察鋰電池樣品(如：鋰金屬、固態電池電解質)低溫下的原位相變，但也容易出現以下問題
當液氮迅速蒸發時，觀測過程中會有影像干擾震動的現象，稱為沸騰現象(Bubbling)，此狀況會使得TEM無法取得高解析的鋰電池樣品成像。
當沸騰現象發生時，會產生影像漂移 (Drifting)的狀況，造成需檢測的鋰電池樣品無法準確進行EDS或EELS元素分析實驗。
液氮冷卻可能會結冰，這些冰的形成可能直接對鋰電池樣品表面造成污染或損害(Ice Contamination)，是TEM冷凍檢測的一大挑戰。

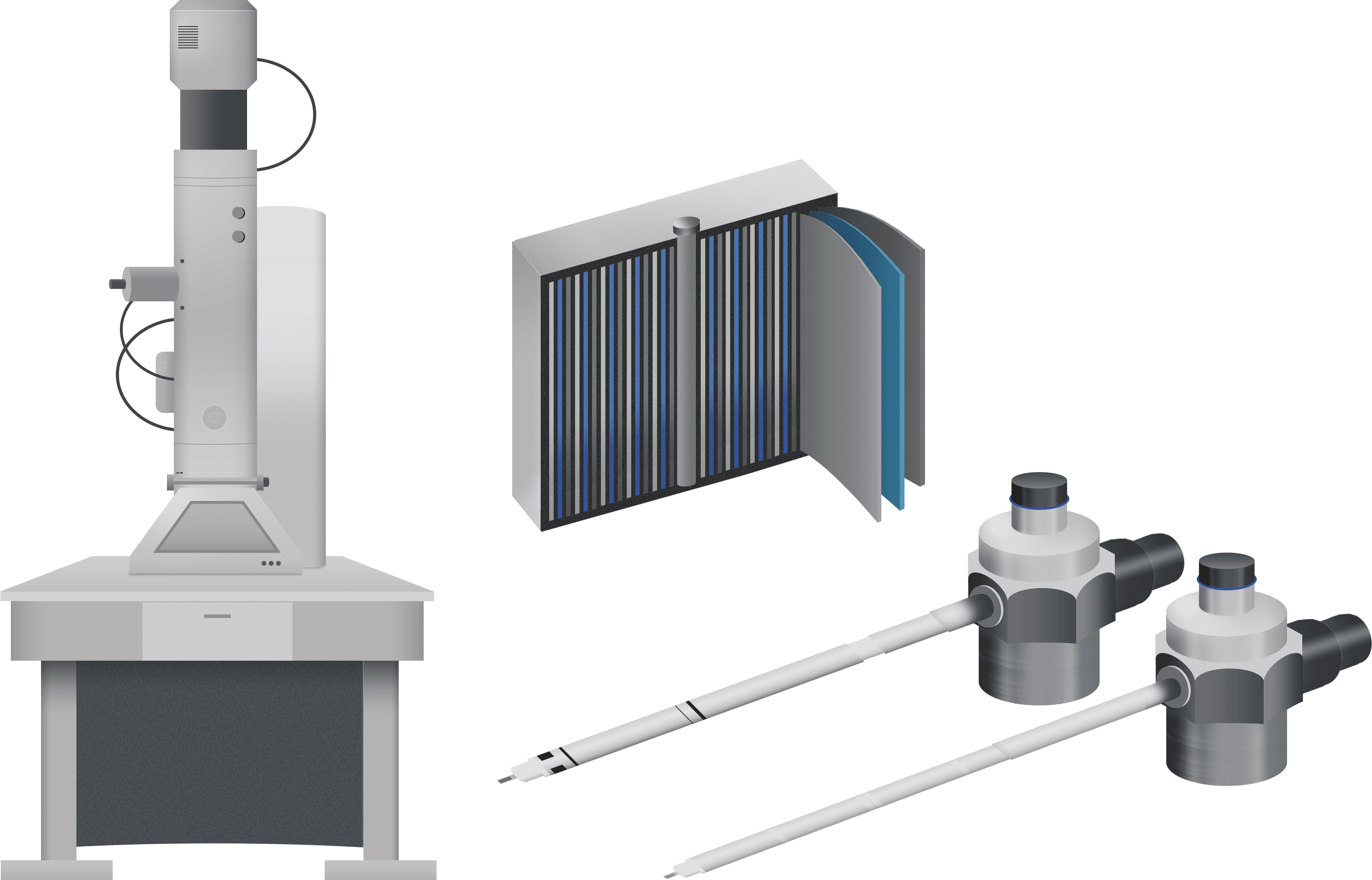

Mel-Build雙傾斜冷凍真空傳輸樣品桿｜鋰電池TEM檢測解決方案
?解決液氮沸騰現象問題 ?擁有漂移消除機制，可進行EDS和EELS分析 ?不易造成樣品損害或污染

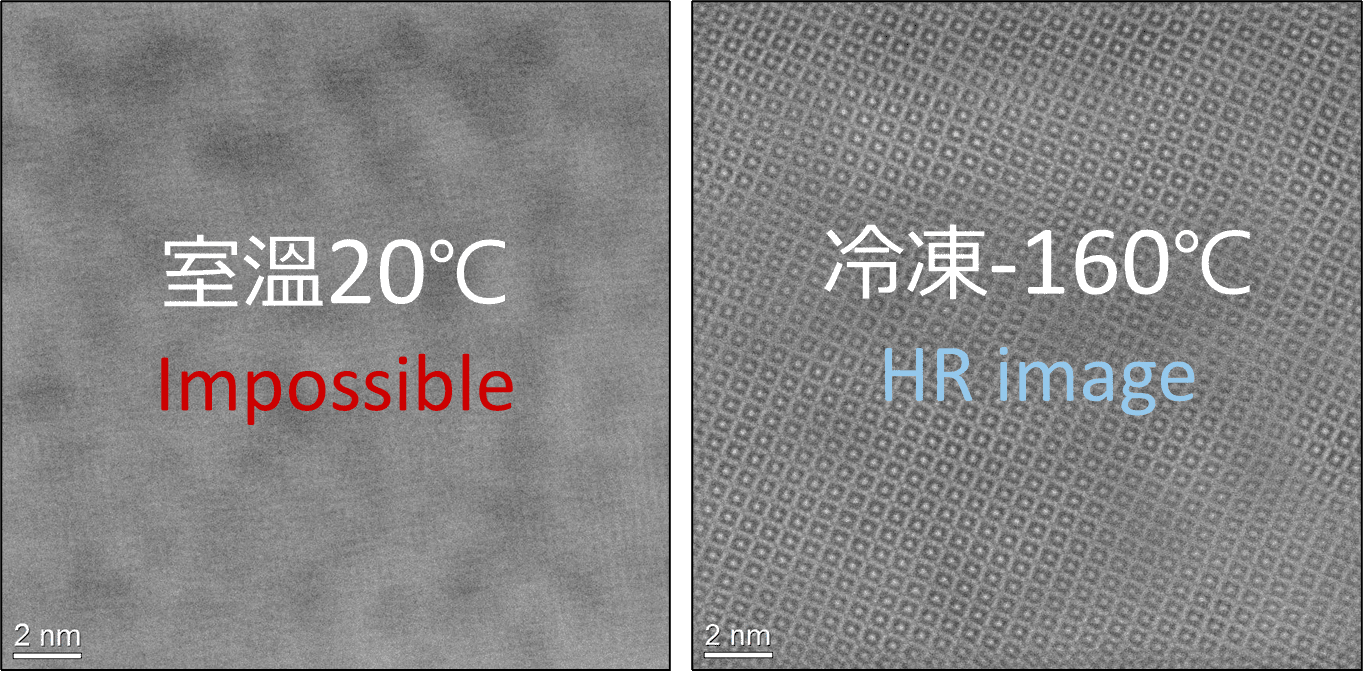

室溫與冷凍 TEM影像差異
鋰鑭鋯氧氧化物(Li7La3Zr2O12; LLZ)在室溫下為液態無法觀察；冷凍后可獲得TEM高解析影像。 LLZ是一種常用于固態鋰離子電池中的電解質。

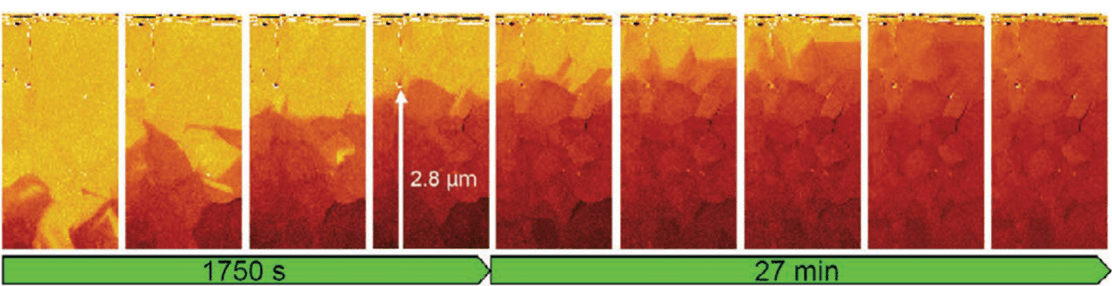

-170℃的高解析TEM影像(無漂移)
憑借專有漂移消除機制設計，在樣品冷凍至-170℃后的30分鐘，可見TEM高解析成像。完成檢測后一小時即可再進行下一次。

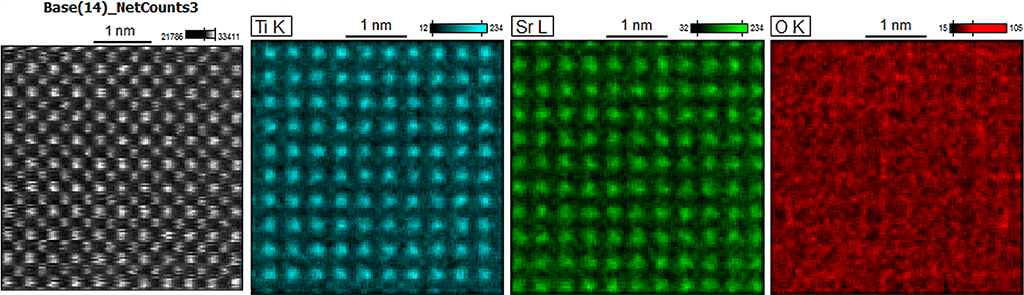

冷卻后的鈦酸鍶(SrTiO3)進行EDS分析
鈦酸鍶(SrTiO3)可做為燃料電池極板應用，經冷凍后較為穩定，再進行EDS分析可取得相關資訊。
鋰結構冷卻后進行EELS分析
透過冷凍樣品的STEM-EELS分析，揭示了幾個樣品表面層的化學成分，提供了有關鋰金屬電極表面層的關鍵資訊。

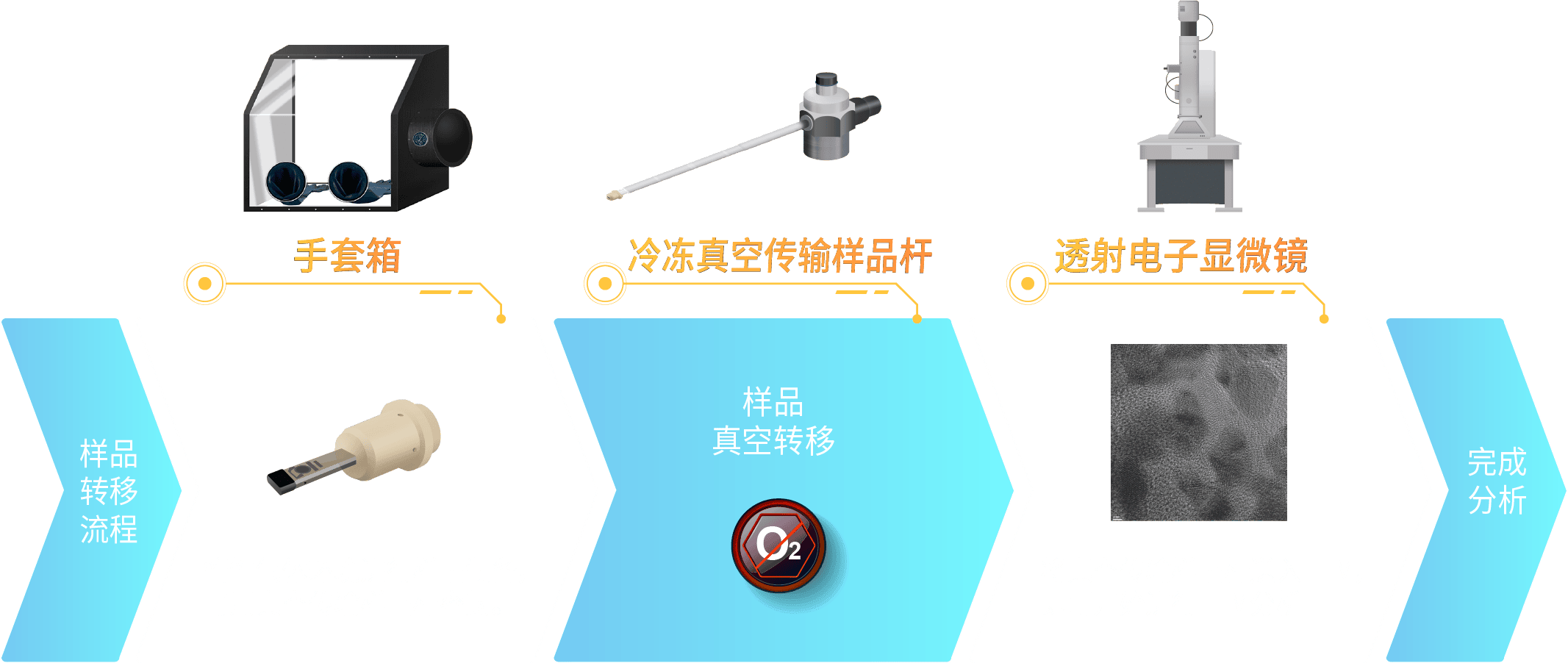

同時俱備真空傳輸功能｜手套箱??TEM 保護鋰電池樣品轉移過程

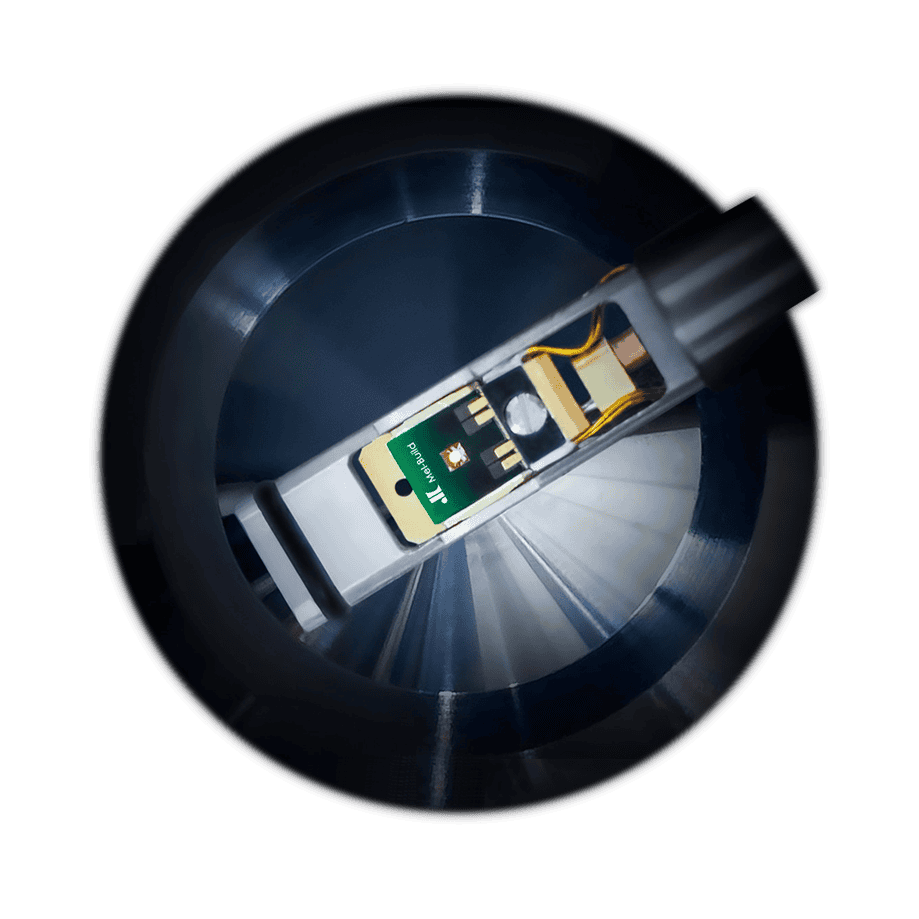

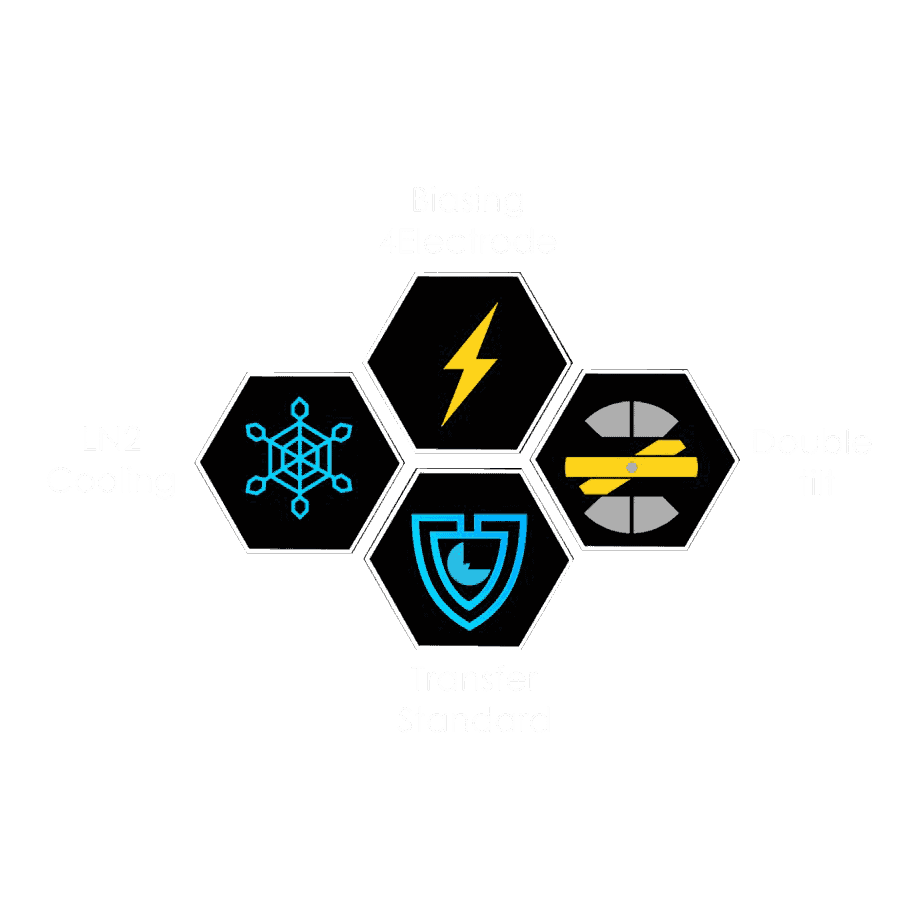

依不同應用有測量四電極(Biasing)選擇｜了解鋰電池的電學性質

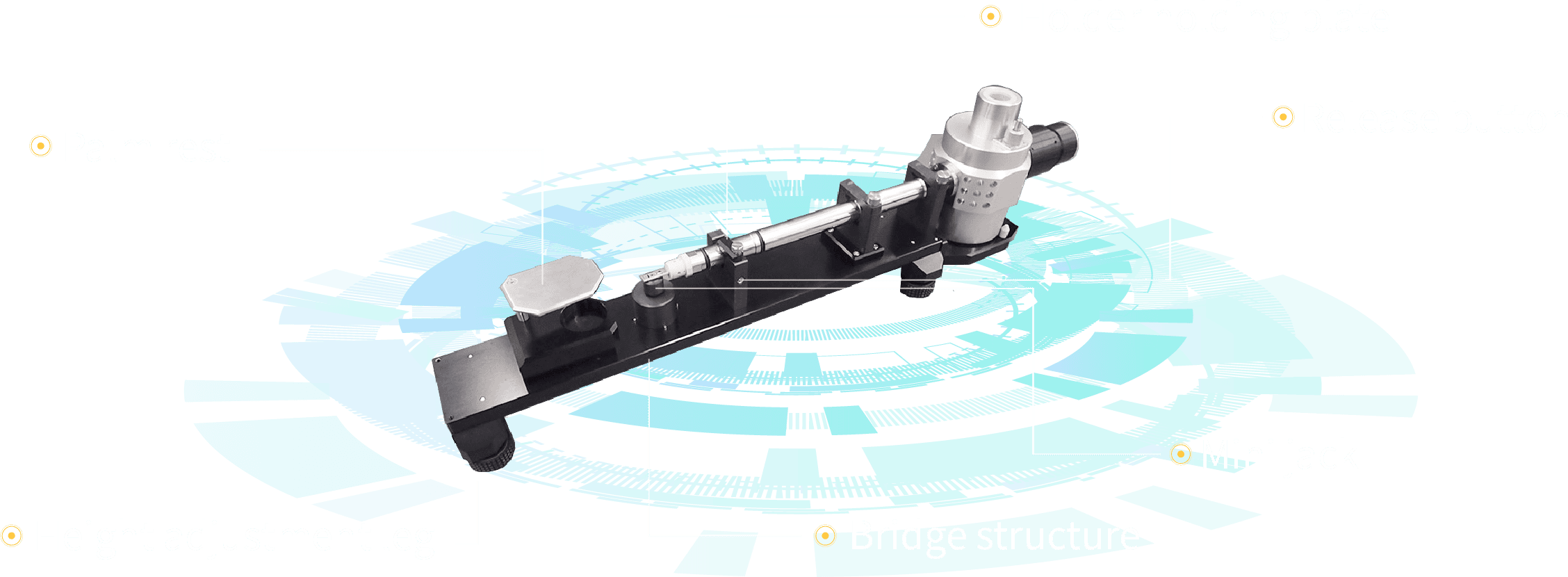

安全易操作｜TEM樣品桿操作臺
進行手套箱內的操作很困難，設置樣品時需要一個穩定的操作臺

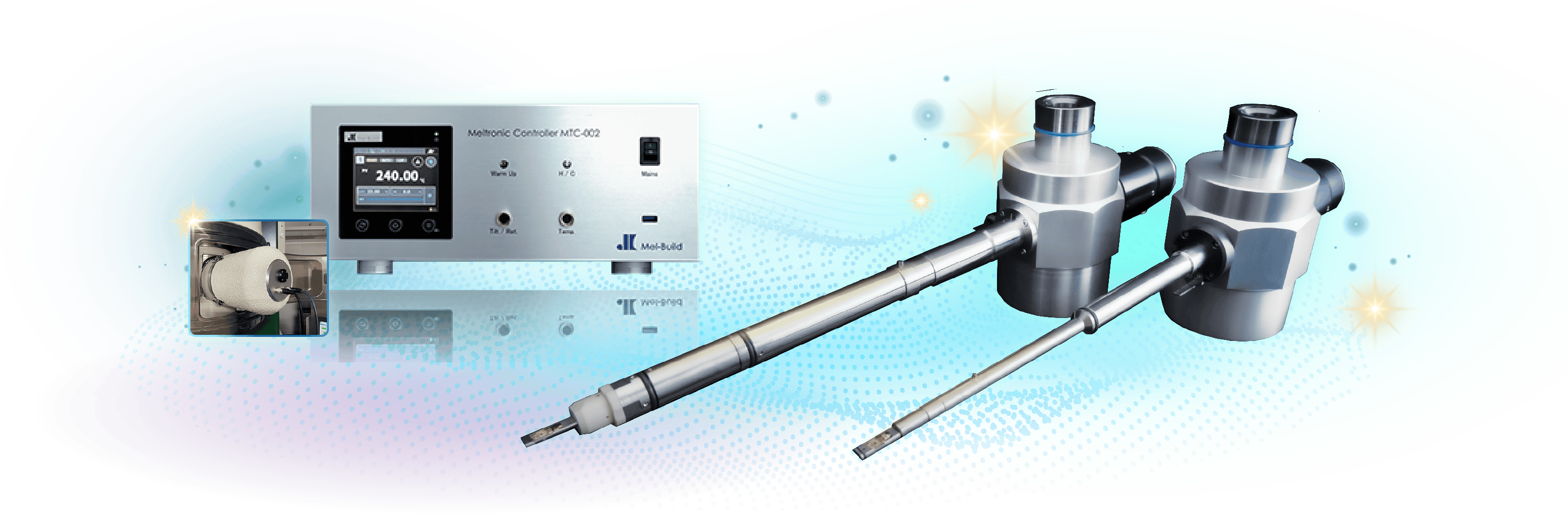

【Mel-Build冷凍真空傳輸樣品桿】
電池分析解決方案
立即咨詢更多產品訊息
SEM 樣品隔絕空氣解決方案
